Маленькая транспортировочная тележка для мастерской

Транспортировочная тележка – разновидность средств малой механизации, которые выполняют транспортировочные операции. На малой тележке можно перевозить грузы до 100 кг. Средства малой механизации способны нормально передвигаться только по ровному и прочному пути, например, по асфальту или бетонной стяжке.

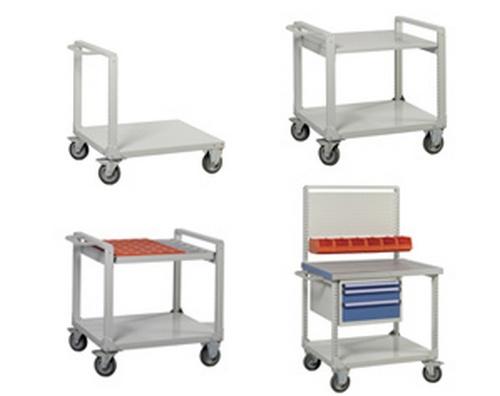

Маленькая тележка представляет собой платформу небольшой площади с колесной базой и удлиненной рукояткой для ручного маневрирования. Тележка используется на тех объектах, которые имеют участки с узкими проходными дорожками. К примеру, на узком проходе между производственным оборудованием тележка стандартных размеров не сможет проехать. Поэтому, применяется средство малой механизации в виде маленькой тележки.

Данное приспособление вполне можно собрать своими собственными руками. На роль конструкционных материалов лучше купить лежалые трубы в Днепре (Днепропетровск), листовой прокат, прут и колеса передвижения (4 шт.).

Конструктивное исполнение

Тележка состоит из следующих элементов:

• Опорная площадка


• Отбортовка


• Колесная база


• Удлиненная рукоятка

Конструкция средств малой механизации максимально проста.

Касательно отбортовки, то многие производители тележек предпочитают делать невысокий борт (до 20 мм высотой). Низкая отбортовка подходит для транспортировки каких-нибудь узловых механизмов (например, редуктор или электрическая муфта). Дело в том, что из глубокого борта неудобно доставать узел, запчасть может расклиниться между бортами, что заставит ремонтников тратить лишние силы на извлечение детали.

В качестве борта лучше использовать обыкновенную трубу. В подготовленном в размер трубопроводе делается продольный распил. Место распиловки вставляется в торец опорной площадки (по периметру, с каждой стороны), после чего борт приваривается по всей длине. Таким образом, опорная площадка получает борт и защитный бампер (2 в 1).

Изготовление

На роль опорной площадки используется листовая сталь. Толщина проката должна составлять в районе 3 мм. Больше не нужно, так как тележка станет неподъемной, что снизит маневренность и скорость передвижения.

Габариты опорной площадки должны составлять в пределах 500 х 1000 мм. Шире платформу лучше не использовать, так как в узком проходе она точно не сможет маневрировать. По длине тоже лучше не добавлять размер, чтобы конструкция была как можно более маневренна и поворотлива.

Касательно колесной базы, лучше использовать роликовые колеса небольшого диаметра (до 50 мм). Но если тележка предназначена для транспортировки каких-то тяжелых механизмов (свыше 100 кг), то колесную базу можно использовать помощнее, с роликами в диаметре 100 мм.

На роль удлинительной рукоятки используется классический прут или арматура диаметром до 10 мм. Длина должна составлять в районе 1500 мм. Подсоединяется удлинитель при помощи шарнира (штырь с наваренной рукояткой между двух скоб). На торце рукоятки наваривается поперечный штырь, для удобного хвата.
